IC기판 패턴도 그리기 2

IC기판 패턴도 그리기 2





IC기판을 이용한 패턴도 샘플을 하나더 올리겠습니다. 참고하세요.

아래 회로도는 OP-AMP를 사용한 회로도입니다. 난이도는 무선설비기사 쉬운유형정도 되겠네요. 참고로 무선설비기사는 산업기사보다 회로도가 간단합니다. 산업기사가 훨씬 조립하기 복잡합니다.

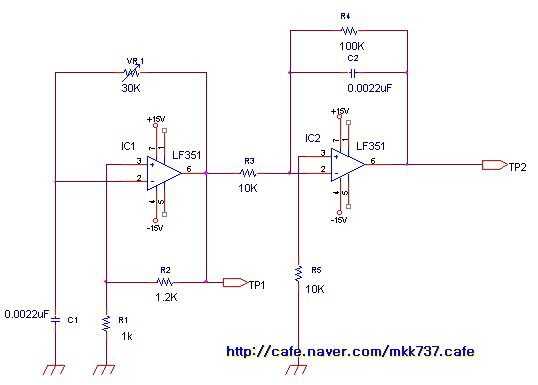

회로도

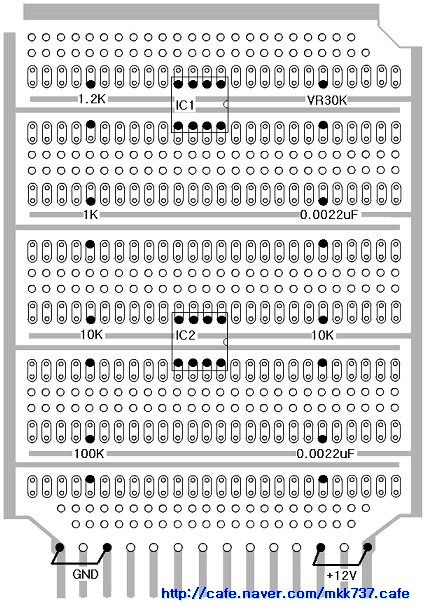

부품 배치도

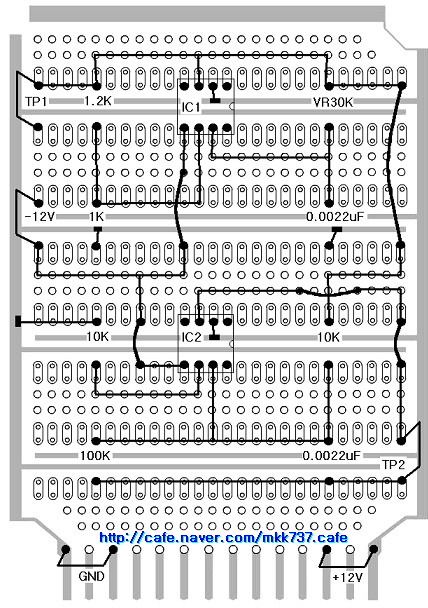

완성도
